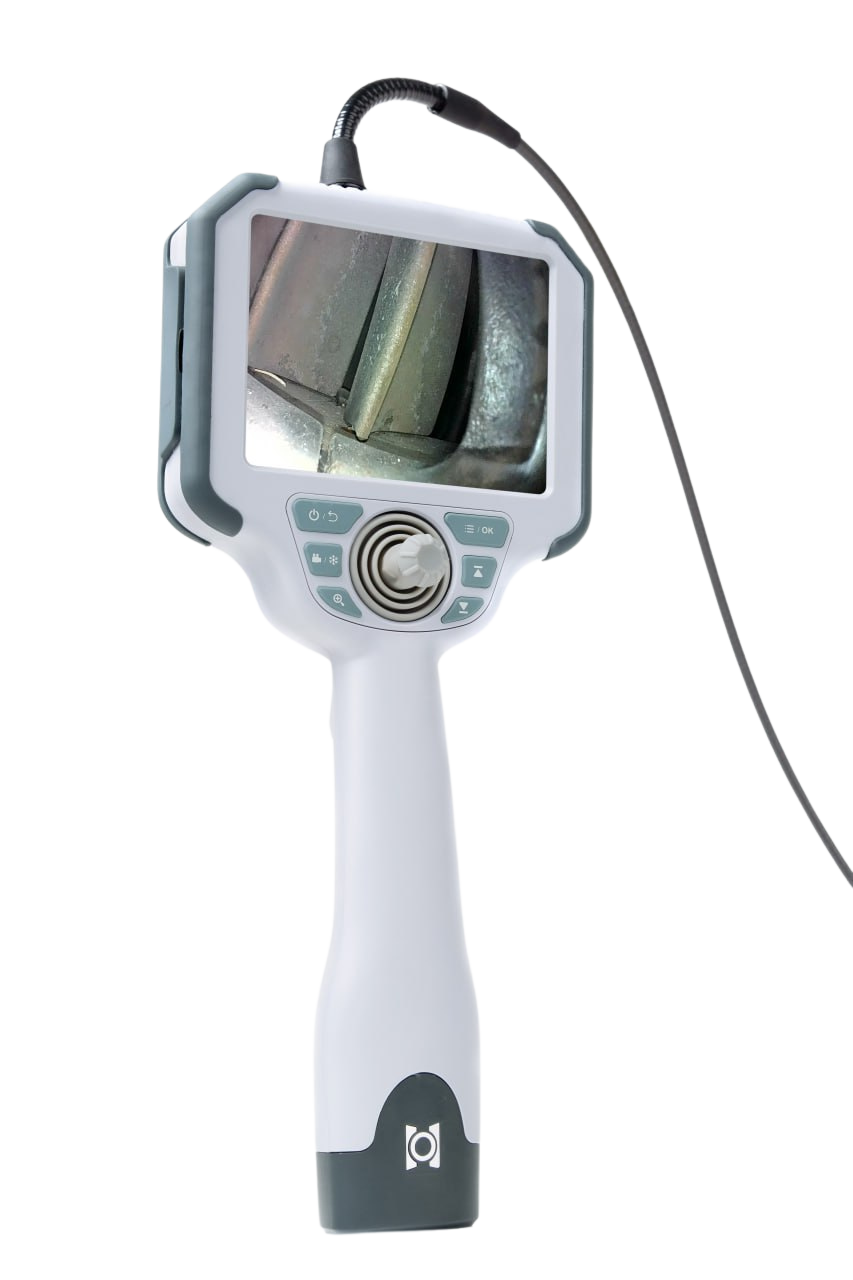

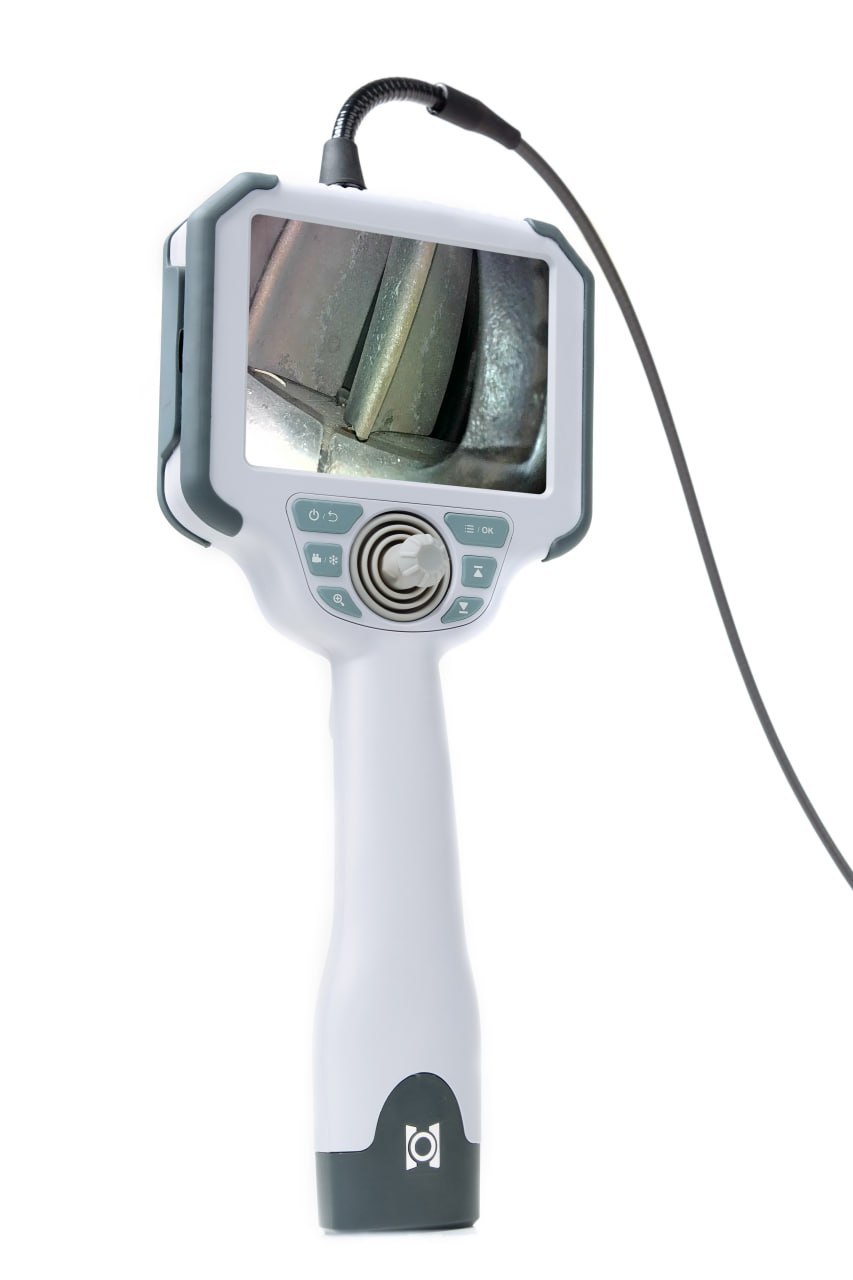

Видеоэндоскоп G10
Современное устройство для осмотра труднодоступных мест. Простое управление и модульная конструкция делают G10 удобным для использования в различных отраслях, таких как аэрокосмическая, энергетическая и автомобильная промышленности.
Высокая точность и надежность для сложных инспекций
Промышленный видеоэндоскоп серии G10 оснащен ТВ камерами мегапиксельного класса, объективы камер изготовлены из оптического стекла с сапфировым покрытием, а блок управления оснащен цветным LED HD монитором высокой четкости.
Блок светодиодов белого спектра свечения располагаются в брызгозащищенной проксимальной части сменных зондов (в районе блока управления), а создаваемый светодиодами световой поток фокусируется и передается по оптоволокну внутри гибких зондов, при этом обеспечивается высокая (до 100 000 люкс) освещенность рабочей зоны в районе объектива видеоэндоскопа. Управление изгибающимся (дистальным) участком зондов на 360 ° осуществляется с помощью джойстика на блоке управления и механических гибких тяг.
Системный блок видеоэндоскопа совместим с широкой номенклатурой сменных герметичных гибких зондов с наружной вольфрамовой оплеткой, контролер может самостоятельно и легко заменять зонды непосредственно на месте.
Видеоэндоскоп прост и надежен в работе, за счет специального распределения жесткости по длине зондов обеспечивается продольная устойчивость при их введении и доступе в самые сложные и удаленные зоны контроля. ТВ камера HD (high definition TV), составные стеклянные объективы и мощный видеопроцессор создают на мониторе контрастное и яркое телевизионное изображение с большой глубиной резкости и в широком динамическом диапазоне яркости и цветности. Оптическое разрешение G10 на 30% выше, чем ТВ камер современных эндоскопов производства фирм Японии и США*
Длина жесткой части дистального конца зондов Ø 6мм видеоэндоскопа G10 – минимум на 6 мм короче, чем у современных эндоскопов производства фирм Японии и США* В конструкции видеоэндоскопа G10 применены самые современные материалы и комплектующие, прибор имеет модульную конструкцию с легкосменными зондами, прост в работе и техническом обслуживании и не требует больших затрат на эксплуатацию.
Видеоэндоскоп G10 успешно применяется в таких отраслях, как: аэрокосмическая и нефтехимическая промышленности, ветроэнергетика, тепловая и атомная энергетика, автомобилестроение, железнодорожный транспорт, пищевая и фармацевтическая промышленность, судостроение, таможня, археология, архитектура, обеспечение безопасности, научные исследования и др.
* для моделей, выпускаемых в 2024 г.

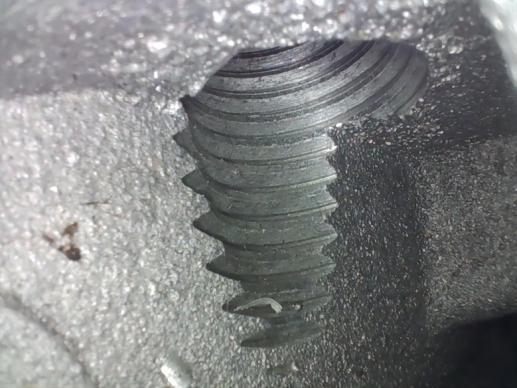

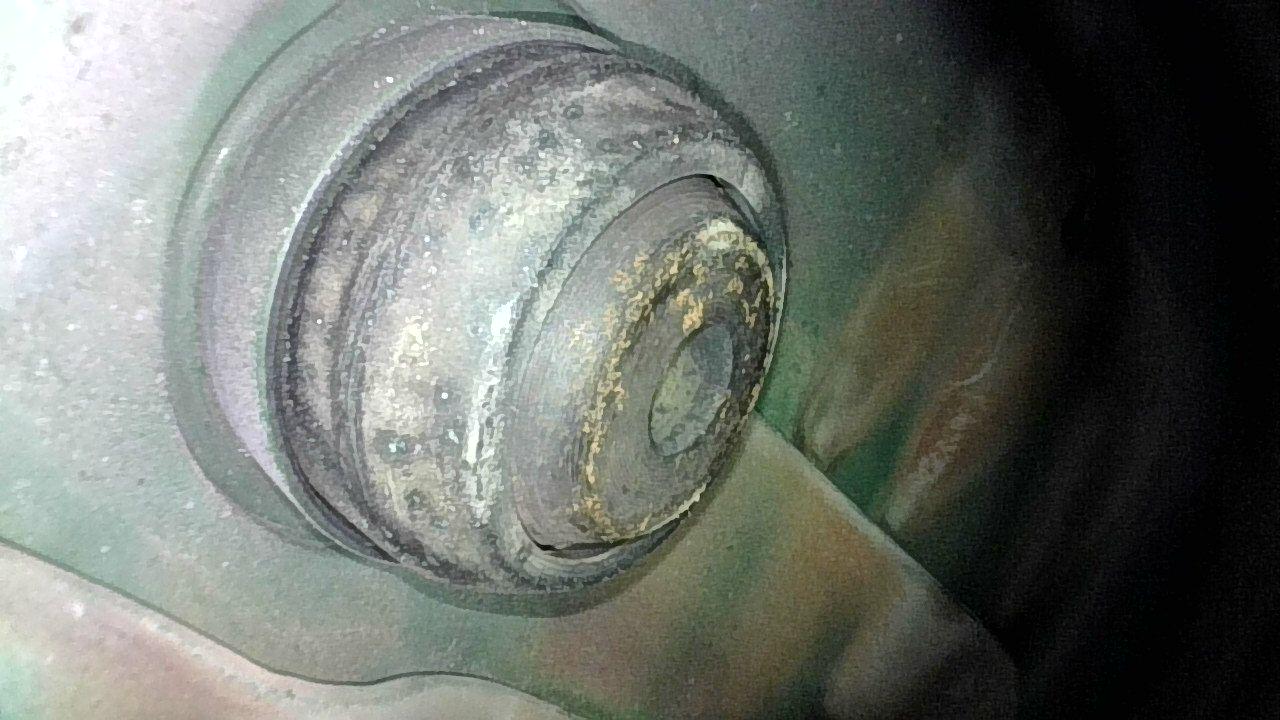

Примеры фотографий, сделанных при контроле видеоэндоскопом G10 (Ø 6мм х 2м) :
Технологический мусор

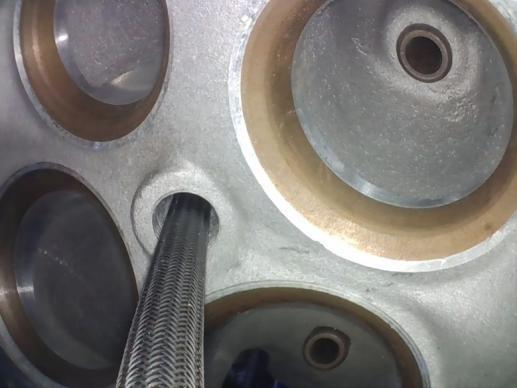

КС ДВС (изгибом на 180 °)
Повреждение лопатки АД

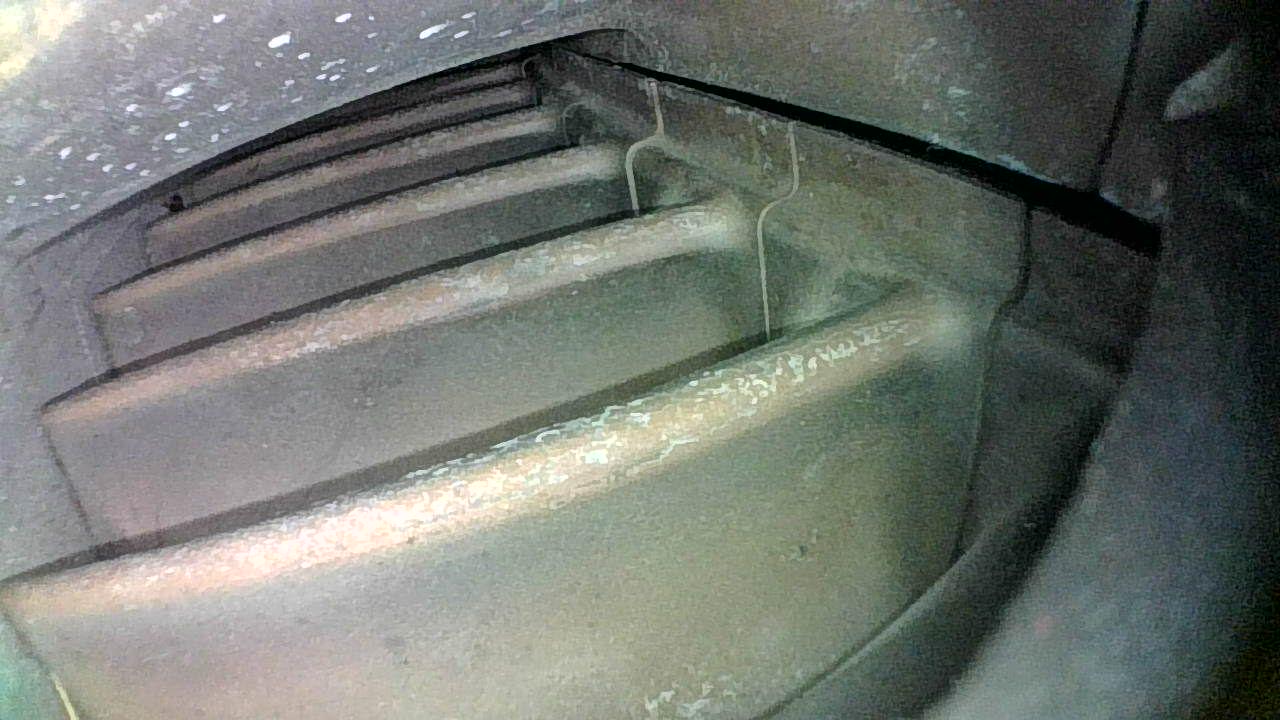

Рабочие лопатки
турбины

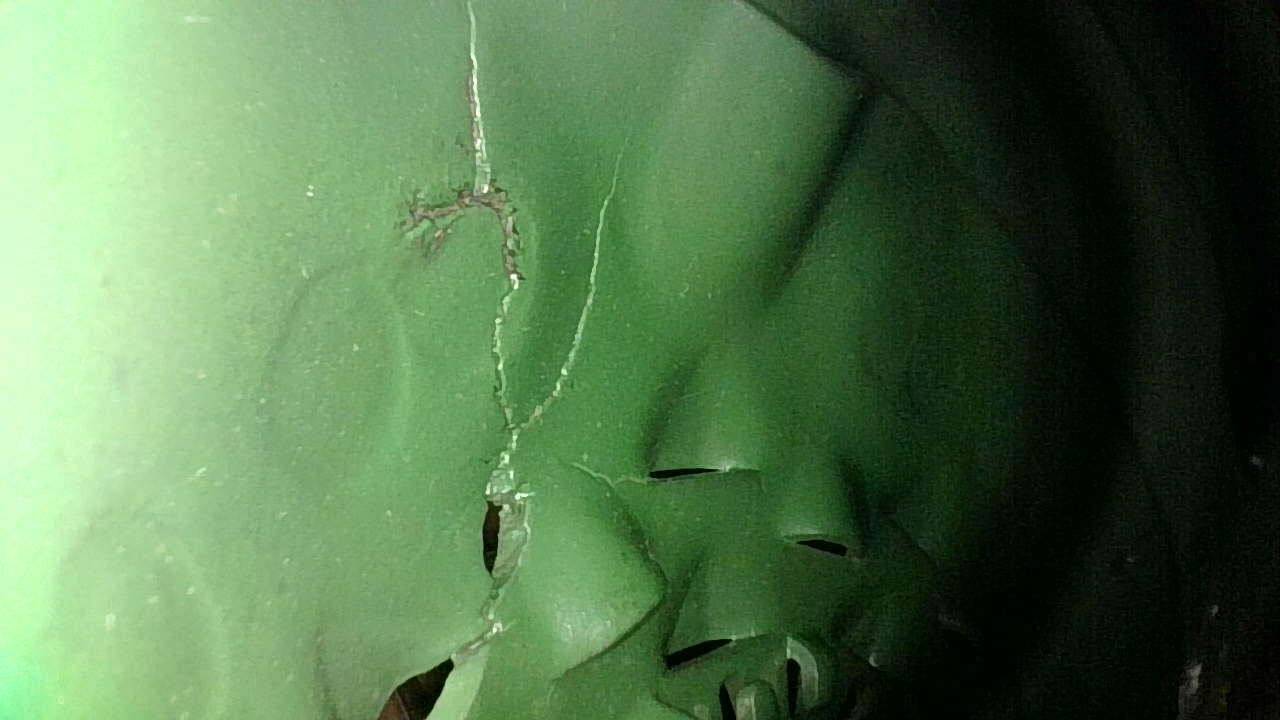

Трещина на жаровой трубе
КС АД

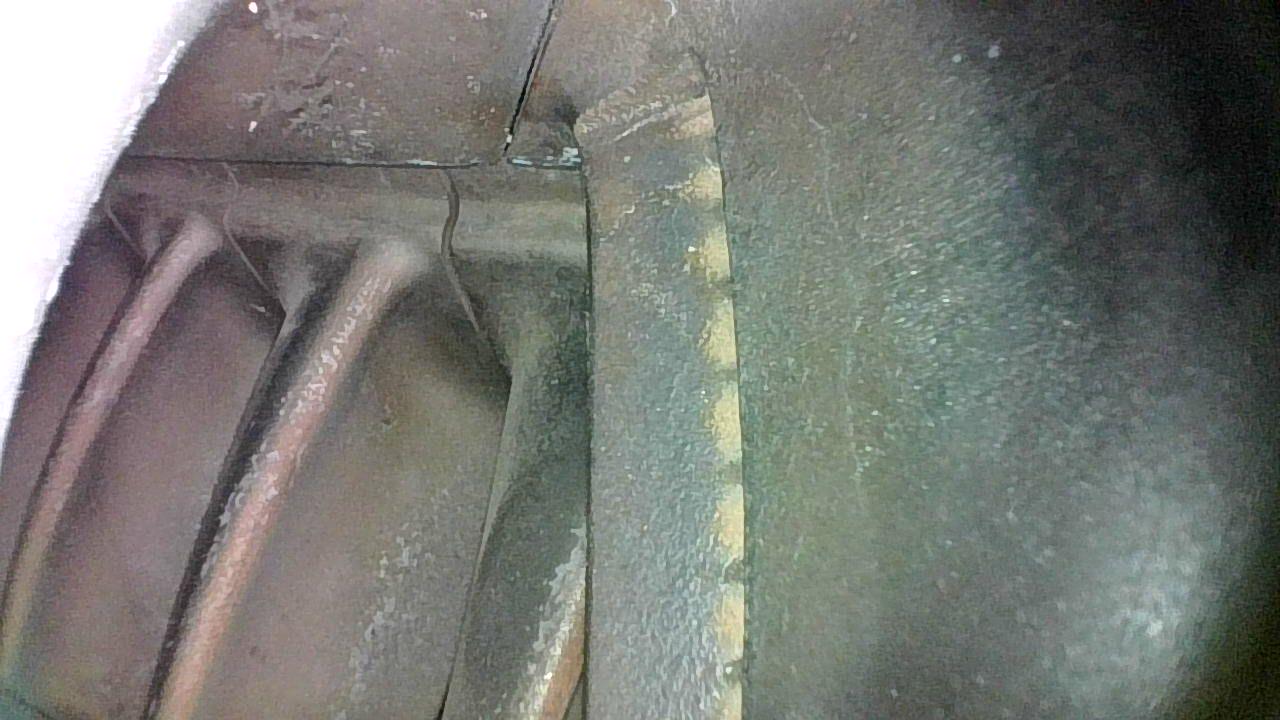

Сопловые и рабочие лопатки турбины
Сопловые и рабочие лопатки турбины
Лопатки компрессора авиадвигателя

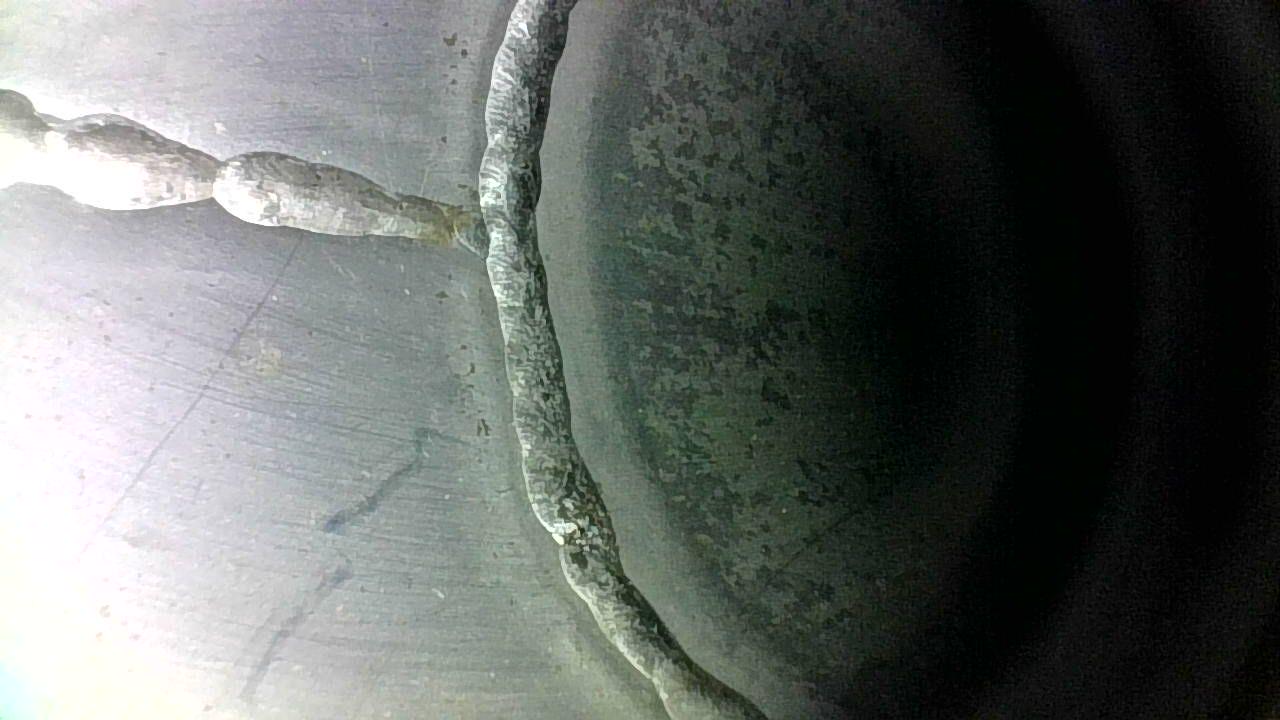

Корень сварного шва в трубопроводе
Комплектация

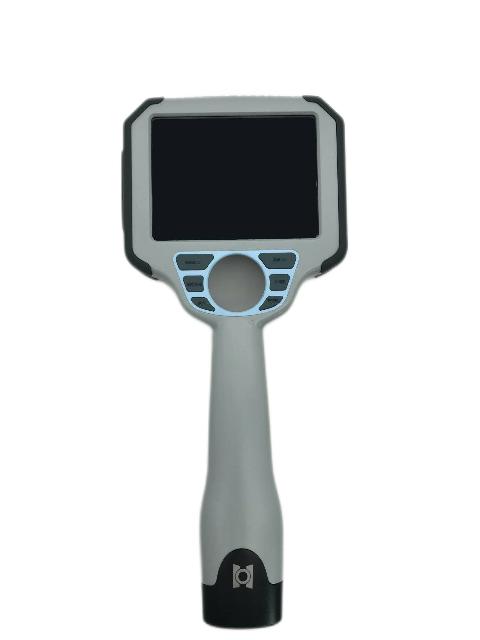

Основной блок

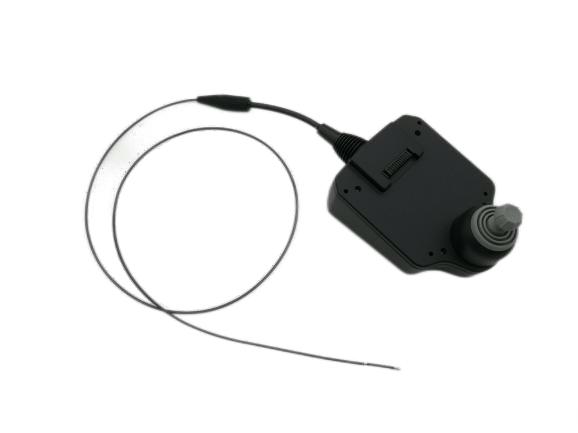

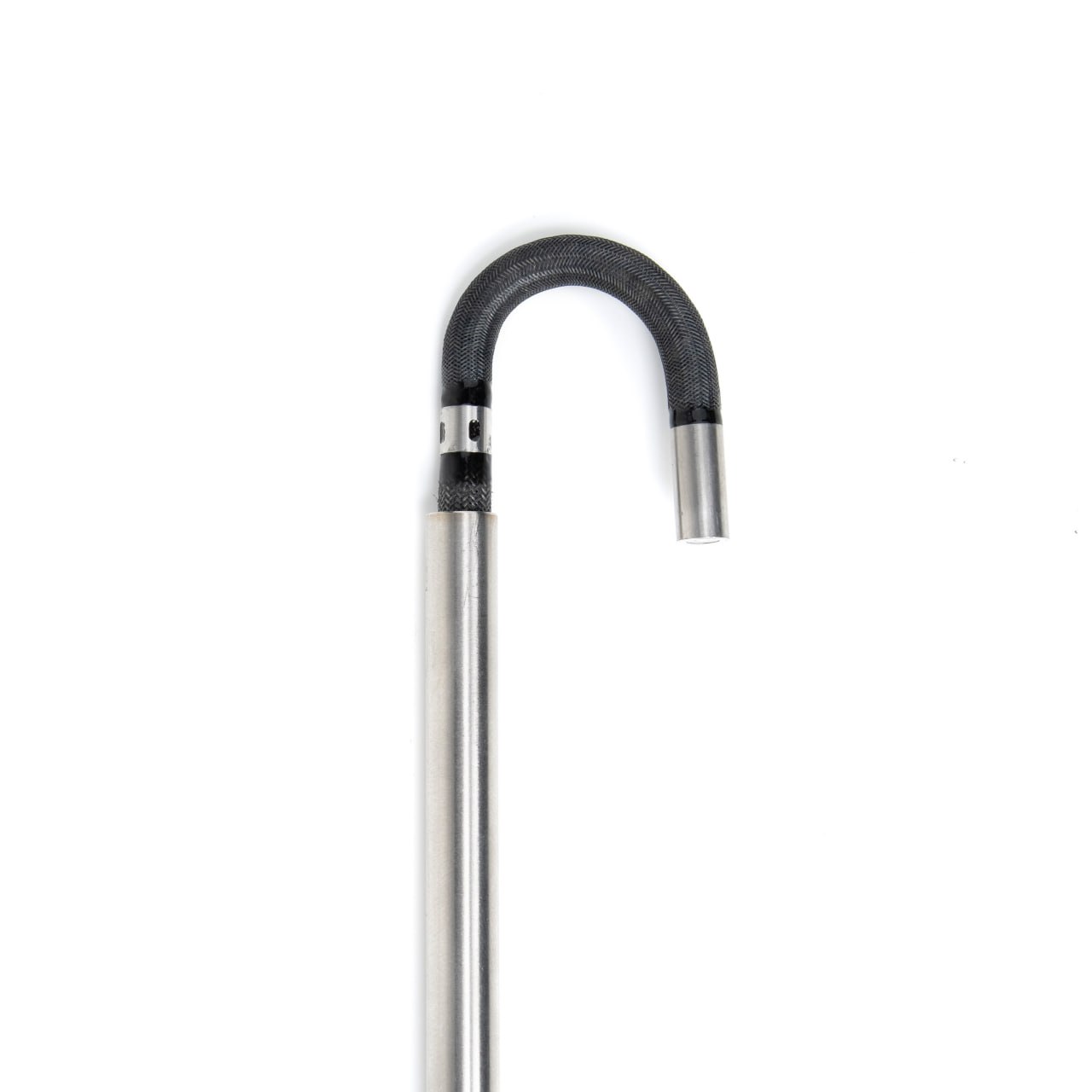

Сменный зонд

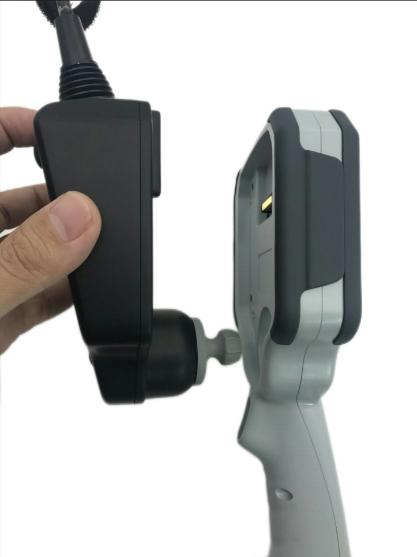

Установка зонда джойстиком

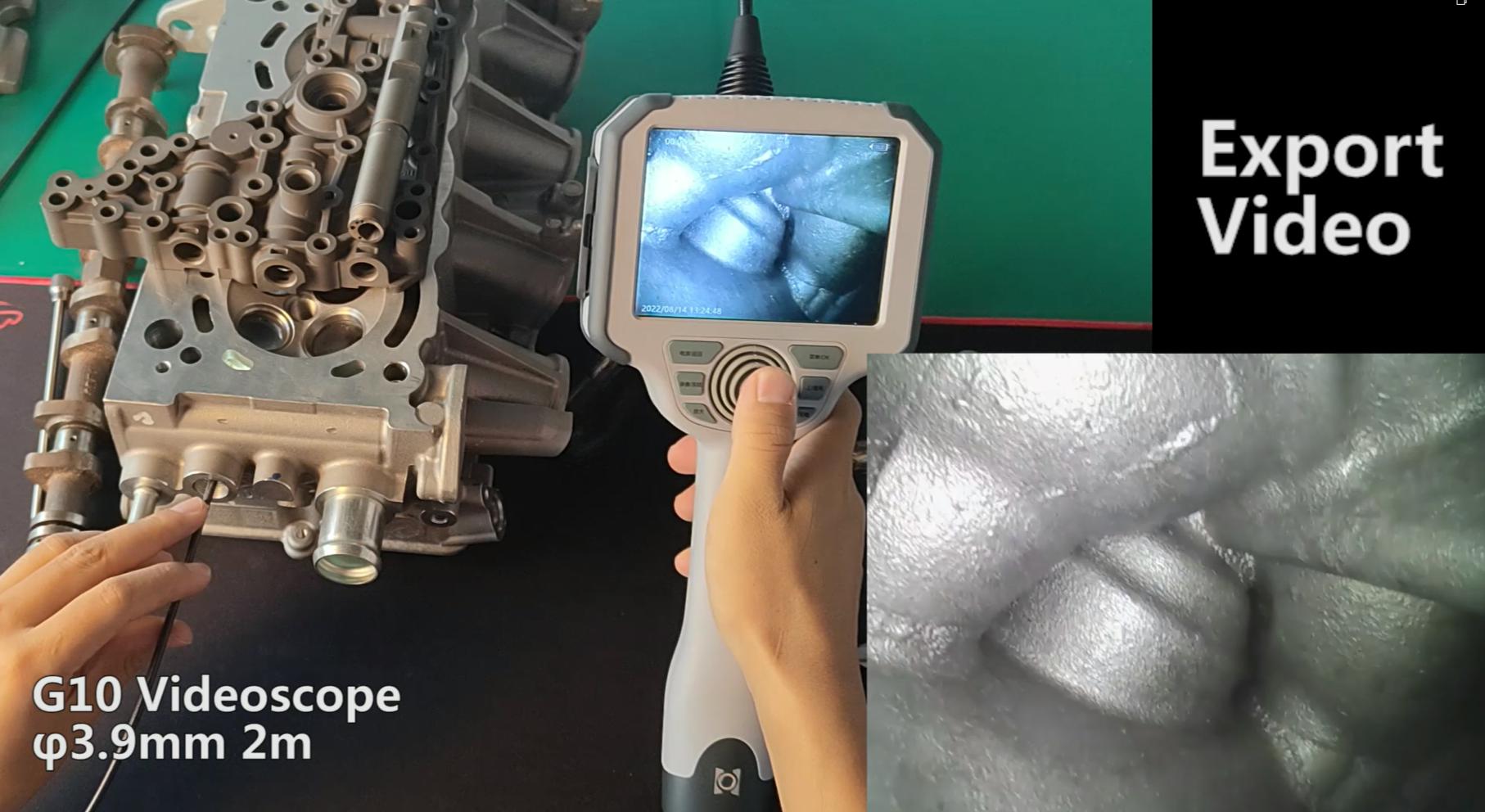

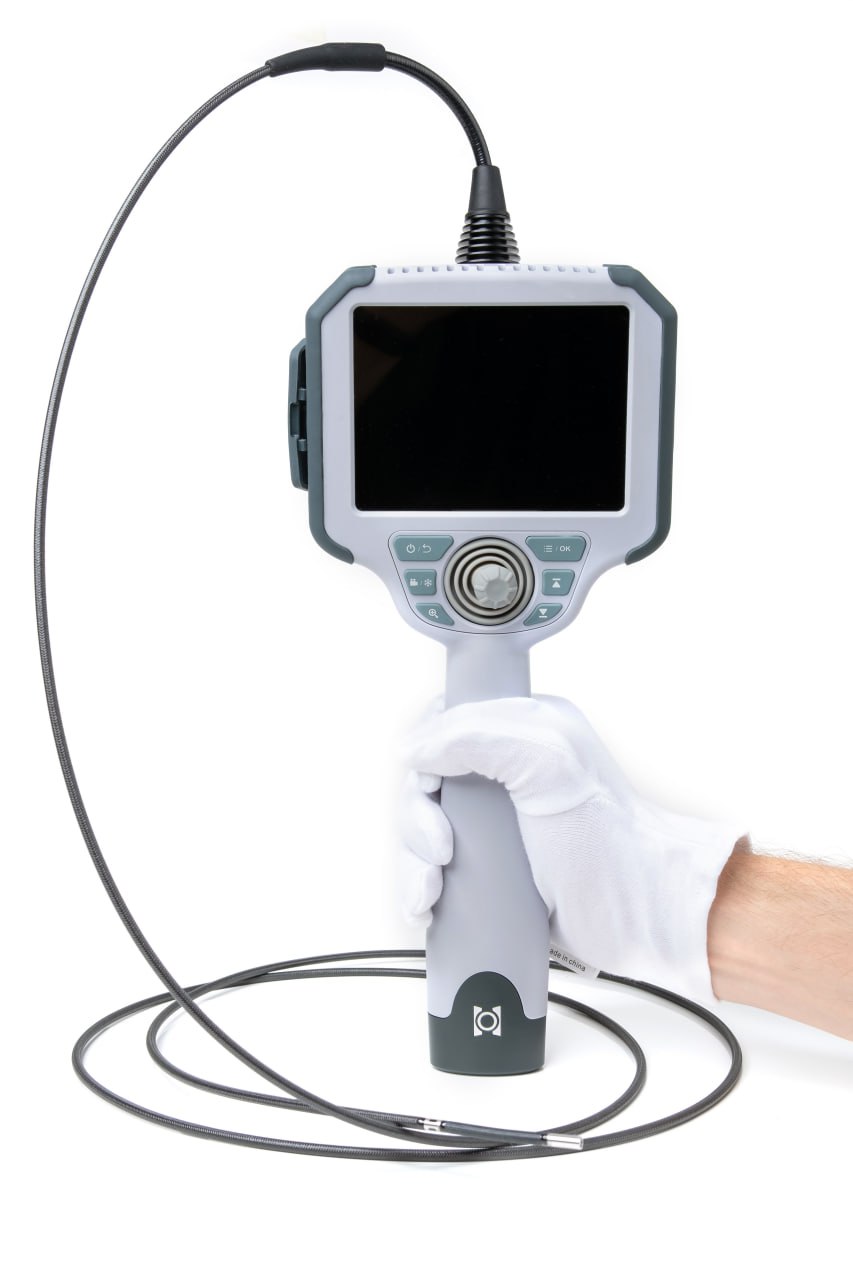

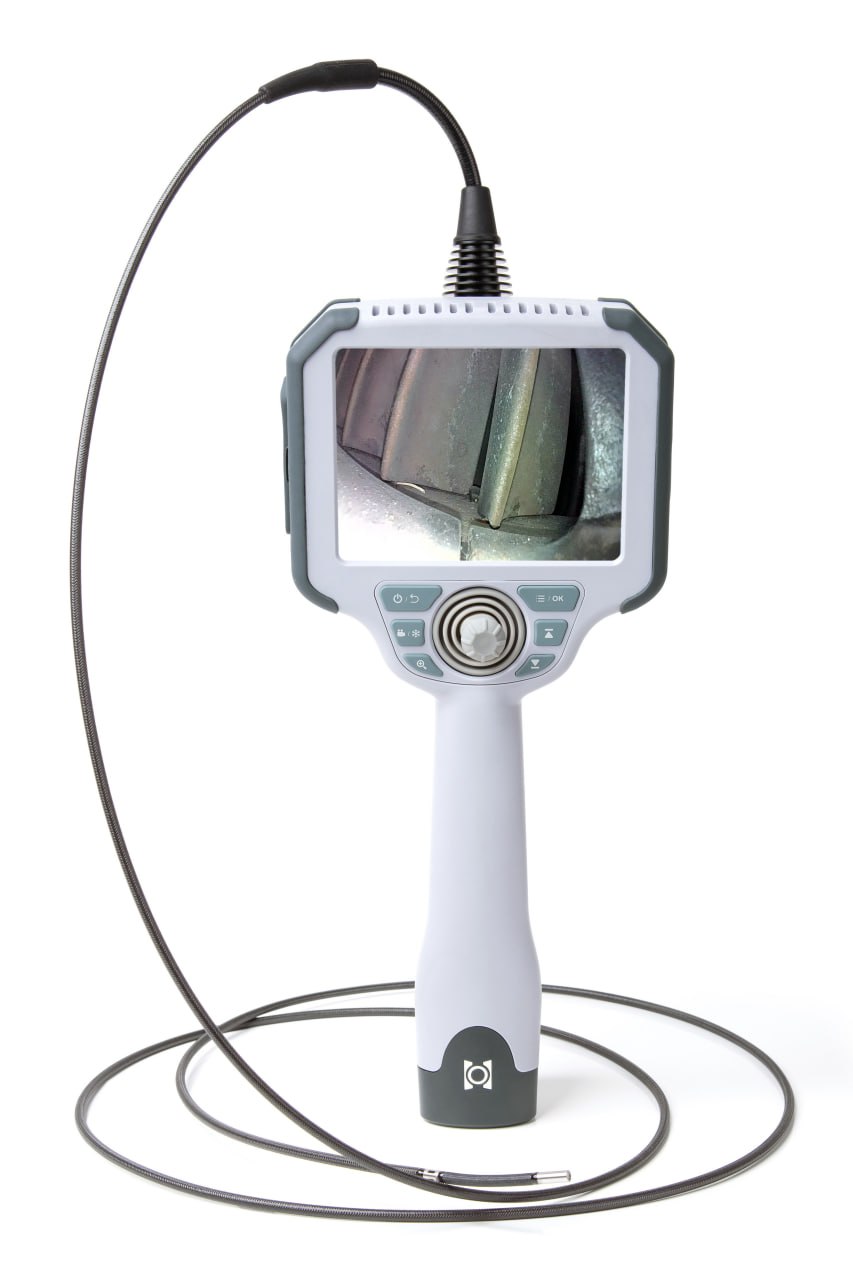

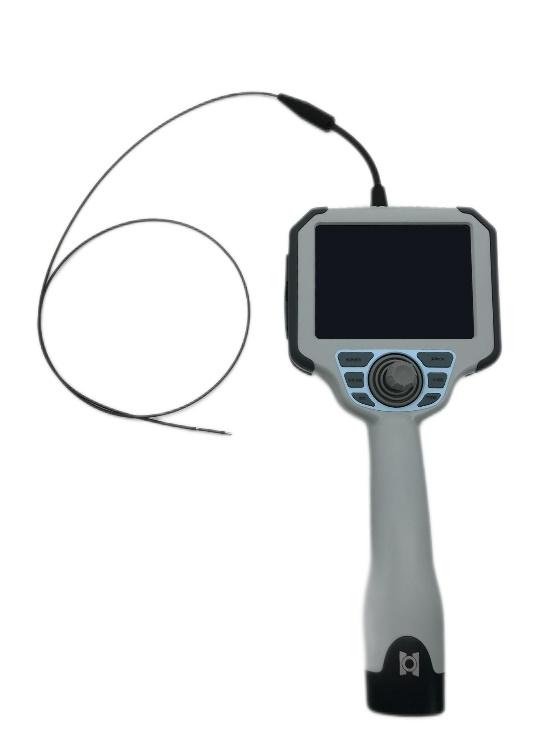

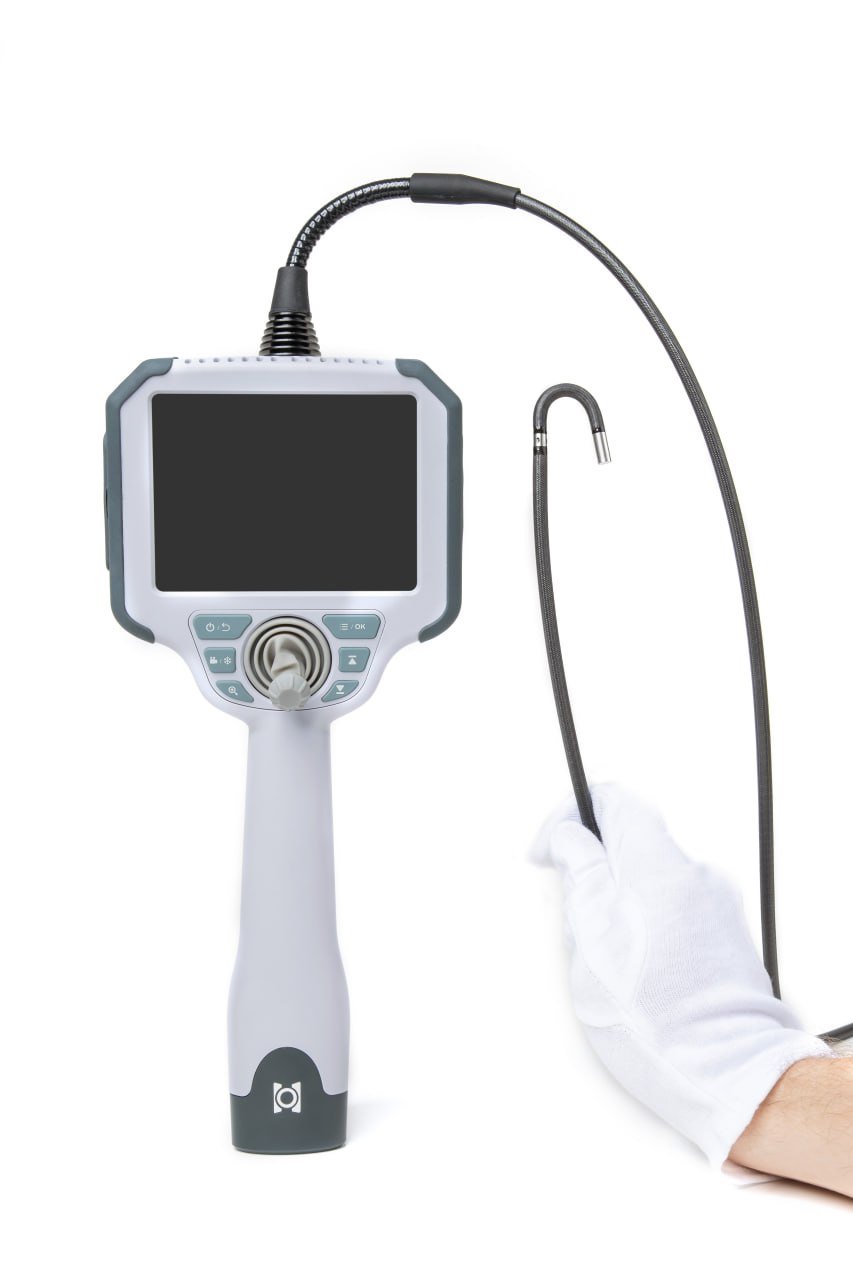

Видеоэндоскоп в сборе

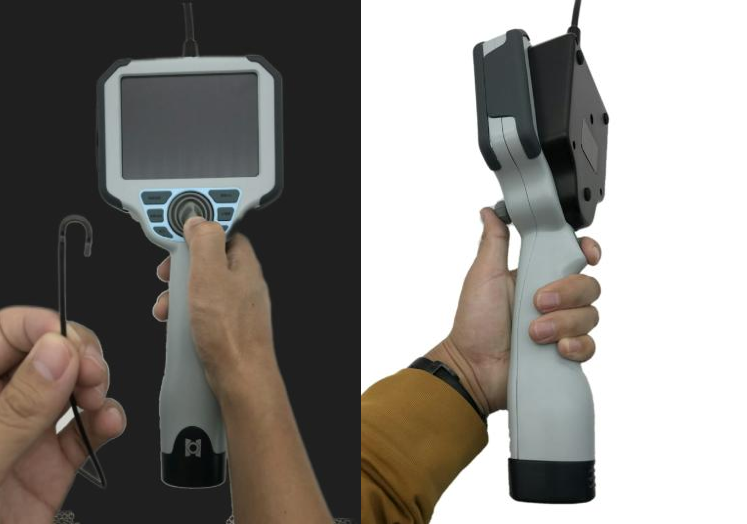

Управление артикуляцией

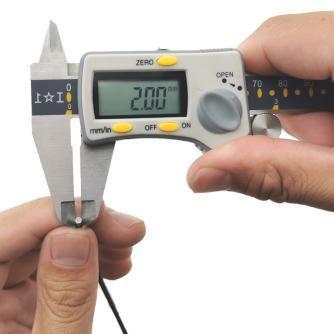

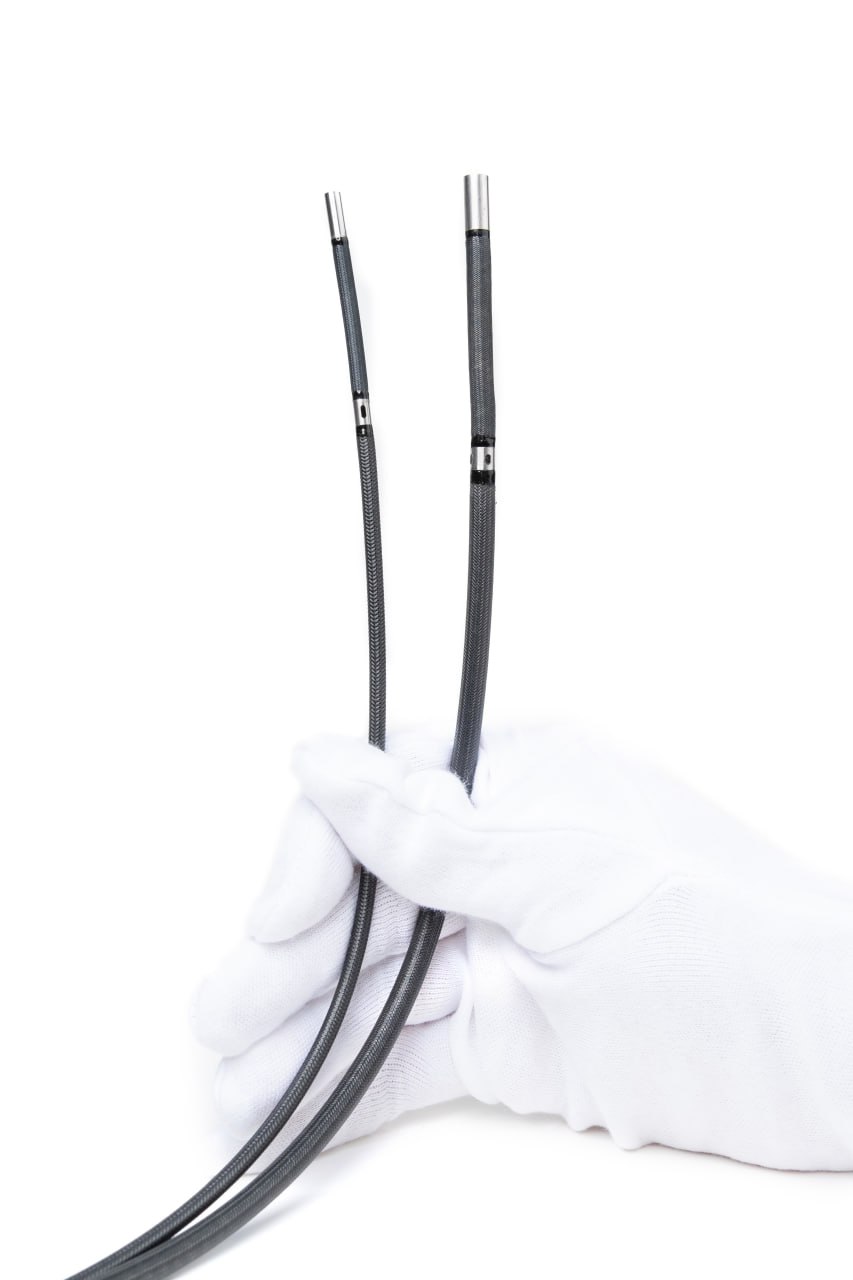

Зонды – диаметрами от Ø 1,2мм до Ø 8,3
Получите консультацию и выберите идеальный видеоэндоскоп для ваших задач
Оставьте заявку, и наш эксперт свяжется с вами, чтобы ответить на все вопросы и помочь подобрать оборудование, идеально подходящее для ваших нужд. Заполните форму, и мы предложим вам лучшее решение с учетом всех требований вашего проекта!
Основные технические характеристики
Гибкие зонды
| Диаметры зондов | 1.2 мм; 1.8 мм; 2.0 мм; 2.4 мм; 2.8 мм; 3.9 мм; 6.0 мм; 8,3 мм |
| Разрешение ТВ камер зондов, пкс | 160 000; 30 000; 45 000; 1 000 000 (возможно изготовление на заказ: 1980 х 1020) |
| Длины зондов | 1 м, 2 м, 3 м, 5 м, 7 м (возможно изготовление зондов на заказ: от 0.5 м до12 м) |
| Глубина резкости (объективы прямого обзора) | 3-80мм; 4-120мм; 15мм- бесконечность |
| Глубина резкости (объективы бокового обзора) | 2-15мм; 3-100мм; 4-120мм |
| Угол поля зрения | 50°; 100°; 120° |
| Тип подсветки | Мощный встроенный светодиодный (LED) источник света, передача света — по волоконно-оптическому световоду, расположенному внутри зонда |
| Освещенность зоны контроля | > 100 000 Люкс (Ø 6мм и Ø 8,3мм), > 80,000 Люкс (Ø 3,9 мм) |
| Срок службы источника света | > 30 000 часов |
| Регулировка яркости подсветки | Автоматическая и ручная |
| Артикуляция (изгиб дистальной части) | Управление джойстиком (во всех направлениях: 360°, угол изгиба: >160°) |
| Материалы наружной оплетки | Износостойкая двухслойная вольфрамовая оплетка (можно заказать оплетку из другого материала), покрытая полиуретановым антифрикционным покрытием |
| Степень защиты | IP68 (полностью герметичны) |
| Водонепроницаемость | Рабочая часть зондов – герметична до глубины 10,2 м в воде (1 Бар) |
| Устойчивость зондов к жидкостям | Можно использовать в дизельном топливе, авиационном керосине, гидравлическом масле, машинных маслах, слабых кислотах и щелочах, в 5%-ом водном растворе NaCl |
| Температура эксплуатации | -25ºC to 100ºC (-13ºF to 212ºF). При отрицательных температурах угол артикуляции уменьшается |
| Взаимозаменяемость зондов | С Основным блоком G10 можно использовать зонды G10 любых диаметров и длин |
Основной блок
| Портативный основной блок | Портативная моноблочная интегрированная хост-система |
| Совместимость с зондами | С Основным блоком G10 можно использовать зонды G10 любых диаметров и длин |
| Вес | 1.0 кг (включая батарею и присоединенный зонд диаметр 6,0 мм х 2,0 м) |
| Размеры | 32 см×14,5 см×7,5 см |
| Карта памяти | 32 GB (сменные карты памяти Micro SD ) |
| Монитор | 5,2-дюймовый ( 132 мм ) ЖК (LCD) монитор с LED подсветкой, яркость 500Cd / ㎡, высокий контраст при солнечном свете, пространственное разрешение : 1024 × 768 пкс |
| Интерактивное управление | Кнопки быстрого доступа |
| Порт обмена данными | Type-C |
| Видеовыход | HDMI HD, синхронная трансляция видео сигнала на двух экранах |
| Питание | Вход электропитания: ~100-240В 50-60 Гц, выход : 5В/3A (Type-C) |
| Li-Ion батарея | 23 Втч, время работы 4 часа, поддержка зарядки от мобильного устройства: Type-C |
| Температура эксплуатации | -25º до +60ºC (-13ºF до 140ºF) |
| Относительная влажность | 95% max, без образования конденсата |
| Степень защиты корпуса | IP65 |
| Языки | Русский, Английский, Китайский, Испанский, Французский, Немецкий, Итальянский, Японский, Корейский, Португальский, Польский, Венгерский, Финский и Шведский, Индийский |
| Пользовательский интерфейс П\О | Навигация по экранному меню, кнопки быстрого доступа к основным функциям |
| Фото изображения | JPEG (.JPG) Разрешение, пкс：1280×720、960×720、640×480、400×400 (на заказ: 1980 х 1020) |
| Видео изображения | AVI Разрешение, пкс：1280×720、960×720、640×480、400×400 |
| Кейс для хранения | 550ммх350ммх240мм, вес: 5,0 кг (разрешается транспортировка кейса в авиа багаже) |
Преимущества модели G10
- ТВ камеры мегапиксельного класса, линзы-стекло, покрытие линз – сапфир
- ЖК монитор HD LED с диагональю 5,2” (132 мм) с разрешением 1024 × 768 пкс.
- Светодиоды (LED) белого спектра свечения сверхвысокой интенсивности и волоконная подсветка внутри зондов – яркость подсветки до 100 000 люкс
- Объем памяти: 32 Гб (съемные флэш-карты MicrioSD)
- Интерфейс: HDMI HD, трансляция на дополнительном ТВ мониторе
- Интерфейс передачи данных: USB / Type-C, защита
- Li-ion аккумуляторы большой емкости: 4 часа работы от каждого
- Компактная и легкая конструкция, (вес с аккумулятором: 1,0 кг)
- Модульная конструкция, замена зондов - в процессе контроля
